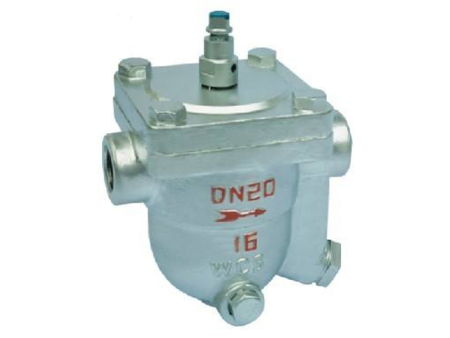

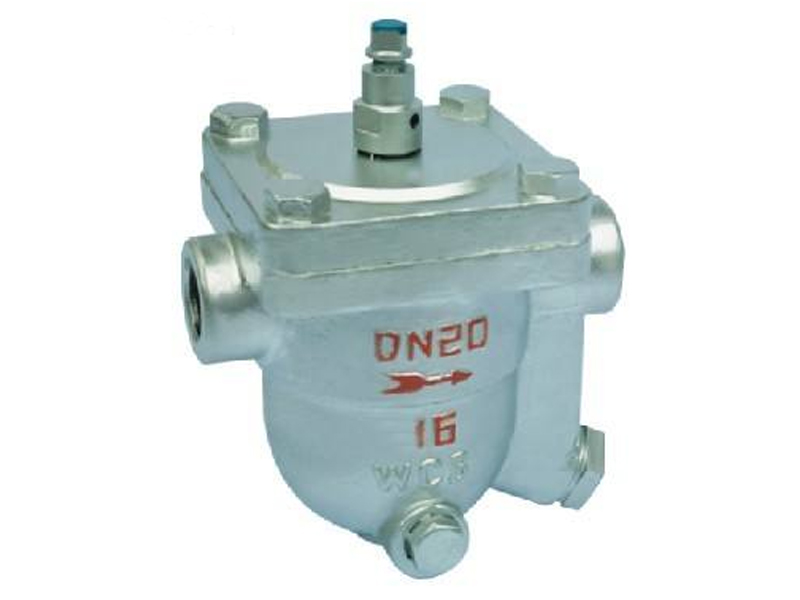

CS11H-16 疏水阀

疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到优良的工作效率。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

工作原理

蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开启时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。疏水阀阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。

作用

使用和利用蒸汽的设备上只需要蒸汽。在这种设备内肯定要产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。在这种情况下，疏水阀重要的功能有以下三个方面：

(1)能迅速排除产生的凝结水。

(2)防止蒸汽泄漏。

(3)排除空气及其他不可凝气体。
