产品介绍
【产品用途】

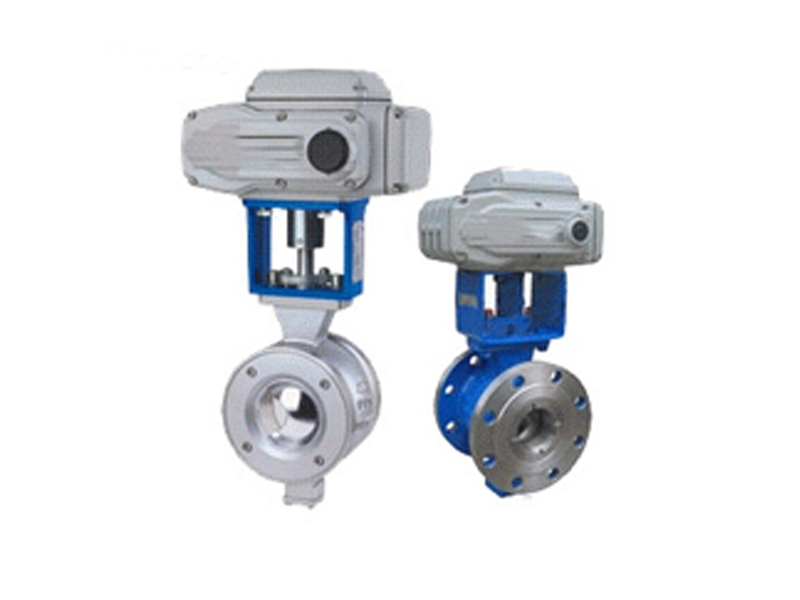

VQ347H、VQ647H、VQ947H调节V型球阀由于球芯带有V型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
【结构特点】
1、V型球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、V型球阀具有整体式的阀体结构，不存在产生潜在泄漏的可能。
3、V型球阀具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中。
4、V型球阀的阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。
【性能参数】
调节V型球阀型号 Qv347H-16C Qv347Y-16P 工作压力(MPa) 1.6 适用温度(℃) -29～180 -29～425 适用介质 控制纸浆、污水、含固体和微小固体颗粒 材料 阀体 铸钢 铸不锈钢 阀杆 铬不锈钢 不锈钢 密封面 铬不锈钢 堆硬质合金 填料 柔性石墨 【外形和连接尺寸】
公称或压力级 公称通径 尺寸（mm） （mm） （in） W L W1 L1 d d1 H1 H PN1.6MPa 25 1 50 - 25 - 64 38 57 200 40 1 1/2 60 - 25 - 82 49 63 205 50 2 75 124 32 62 100 60 92 225 65 2 1/2 80 145 38 72.5 120 75 100 235 80 3 100 165 45 82.5 131 89 108 260 100 4 115 194 50 97 158 113 117 270 125 5 135 210 55 105 180 140 140 320 150 6 160 229 65 114.5 216 164 177 340 200 8 200 243 80 121.5 268 205 200 390 250 10 240 297 90 148.5 326 259 252 420 300 12 - 338 - 169 - 300 270 510 PN2.5MPa 25 1 50 - 25 - 64 49 57 200 40 1 1/2 60 - 25 - 82 60 63 205 50 2 75 124 32 62 100 75 92 225 65 2 1/2 85 145 38 72.5 120 89 100 235 80 3 100 165 45 82.5 131 113 108 260 100 4 115 194 50 97 158 140 117 270 125 5 135 210 55 105 180 164 140 320 150 6 160 229 65 114.5 216 205 177 340 200 8 200 243 80 121.5 268 259 200 390 250 10 240 297 92 148.5 326 300 252 420 300 12 - 338 - 169 - 38 270 510 CIASS150 25 - 50 - 25 - 64 49 57 200 40 1 1/2 65 - 25 - 82 60 63 205 50 2 75 124 32 62 100 75 92 225 65 2 1/2 85 145 38 72.5 120 89 100 235 80 3 100 165 45 82.5 131 113 108 260 100 4 115 194 50 97 158 140 117 270 125 5 135 210 55 105 180 140 140 320 150 6 160 229 65 114.5 216 164 177 340 200 8 200 243 80 121.5 268 205 200 390 250 10 240 297 92 148.5 326 259 252 420 300 12 - 338 - 169 - 300 270 510 【结构示意图】
