产品介绍
【产品说明】

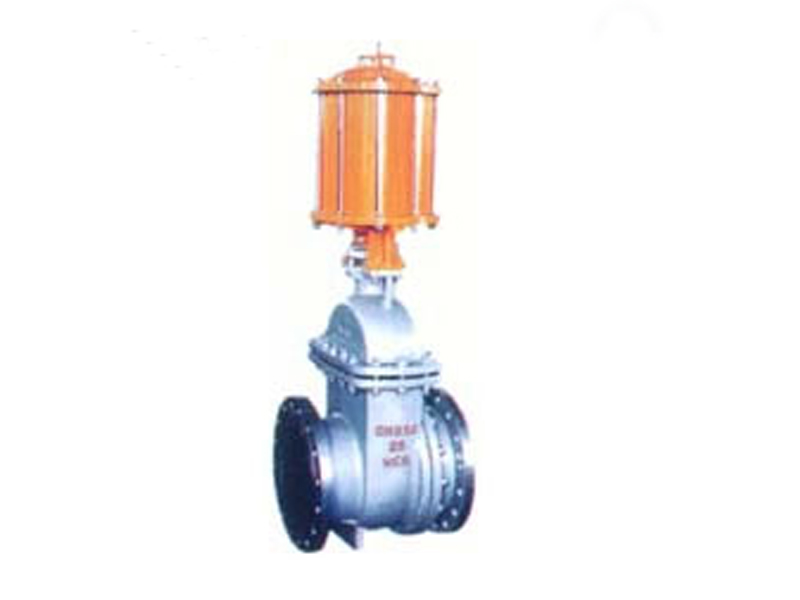

PZ641H气动钢制排渣闸阀:气动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为碳素钢堆焊铁基合金,公称压力 PN16~PN63,阀体材料为碳素钢的排渣闸阀。
【性能参数】
排渣闸阀型号 PN 工作压力/MPa 适用温度/℃ 适用介质 PZ641H-16C 16 1.6 ≤100 灰渣水混合物(灰水比 1:1:5 粒度≤50毫米) PZ641H-25 25 2.5 PZ641H-40 40 4.0 PZ641H-63 63 6.3 【零部件材料】
阀体、阀盖 闸板 阀体密封圈 阀杆 垫片 填料 碳素钢 碳素钢堆焊铁基合金
铬不锈钢
橡胶石棉板
石棉石墨
【外形及结构尺寸】
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg 100 300 220 180 158 8×Φ18 24 3 265 120 715 840 195 150 350 285 240 212 8×Φ22 28 3 290 162 945 1205 258 200 400 340 295 268 12×Φ22 30 3 307 200 1245 1545 344 250 450 405 355 320 12×Φ26 32 3 454 220 1550 1850 438 300 500 460 410 370 12×Φ26 34 4 610 260 1620 1980 630 350 550 520 470 430 16×Φ26 38 4 630 290 1690 2045 821 400 600 580 525 480 16×Φ30 40 4 645 338 1805 2205 940 450 650 640 585 532 20×Φ30 40 4 675 360 2015 2466 1019 500 700 715 650 585 20×Φ33 42 4 695 400 2115 2615 1138 【结构示意图】
